丙烯酸聚氨酯面漆作为一种高性能的双组份涂料，因其优良的耐候性、保光保色性和防腐等特性，被广泛应用于钢结构、桥梁、机械设备及海洋设施等领域的防腐装饰。要充分发挥其防护性能，应遵循科学的施工步骤，以下是标准的丙烯酸聚氨酯面漆施工全流程。
1、表面处理
表面处理的质量直接影响漆膜的附着力与使用寿命。施工前，基材表面应清洁干燥，彻底清除油污、灰尘、铁锈及旧漆皮等杂质。对于钢铁基材，要求进行喷砂或抛丸除锈至Sa2.5级，以增加表面粗糙度，增强附着力；手工或动力工具除锈则需达到St3级。若在已涂底漆的表面施工，需确保前道漆膜干燥，并清除其上的污染物。
2、涂料配制
丙烯酸聚氨酯面漆为双组份涂料，使用前需严格按照包装上规定的重量比进行混合。先将漆液搅拌均匀，再加入固化剂，并持续搅拌至无色差状态。混合后需进行熟化，在25℃左右静置15-30分钟，使两组分充分交联反应。熟化后的涂料需在规定适用期内用完，否则会胶化失效。

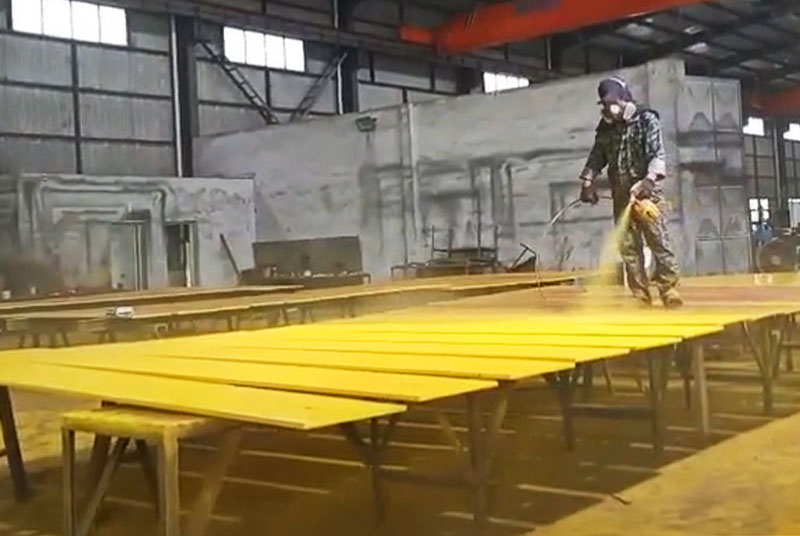

3、施工涂装
丙烯酸聚氨酯面漆施工环境应控制温度在5℃以上，相对湿度小于75%，并确保底材温度高于露点3℃，以防止漆膜起泡。建议涂装2道，总干膜厚度达到80μm左右。每道涂装间隔在25℃环境下不应少于24小时。根据施工条件选择涂装方式：
无气喷涂：效率高，适合大面积施工，喷枪压力建议调至15-20MPa。
空气喷涂：可获得良好的表面装饰效果，建议使用0.4-0.5mm口径喷枪。
刷涂/滚涂：仅适用于小面积修补或边角预涂。
4、固化和验收
施工完毕后，涂层需自然固化7天才能完全达到优良性能并交付使用。固化期间应做好防护，避免接触水、油污及机械碰撞。
- 标签：丙烯酸聚氨酯面漆
冀公网安备13018302001182号
